اواپراتور یا آبسرد کن وظیفه سرد کردن آب فن کویل یه هواساز را بر عهده دارند.

اواپراتور ها معمولا از نوع پوسته لوله ای می باشند.

البته از نوع صفحه ای نیز استفاده می شود. در مبدل های پوسته و لوله جنس لوله معمولا از مس و و جنس پوسته از فولاد ضد زنگ است.

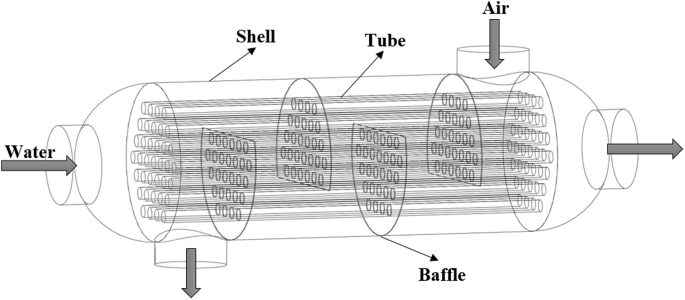

اواپراتور از نوع پوسته و لوله ای که تعدادی لوله مسی در داخل یک استوانه عایق شده قرار میگیرند.

تهویه فاتحی قادر به تولید هر نوع اواپراتور پوسته و لوله می باشد

نحوه کارکرد

مبرد از داخل لوله های مسی عبور می کند و آب از پوسته عبور می کند اواپراتور در واقع یک مبدل حرارتی است.

سرعت آب در اواپراتور در محدوده 3 تا 12 فوت در ثانیه در نظر گرفته می شود تا جریان آب در پوسته مغشوش شود و تبادل حرارت در آن به خوبی صورت گیرد.

به نحوی که سرعت زیاد موجب فرسایش و جریان آرام مسبب رسوب گذاری و عدم انتقال حرارت نگردد.

اصولا اغتشاش جریان در اواپراتور با توجه به وجود تیغه های هدایت و فواصل نسبتا کم لوله ها نسبت به یکدیگر، انتقال حرارت بیت آب و مبرد را افزایش می دهد.

زمانی که دمای آب خروجی از اواپراتور تغییر یابد کار کمپرسور نیز تغییر می کند

در بین لوله ها بافلهای آلومینیومی کار گذاشته می شود تا نرخ انتقال حرارت افزایش یابد. این امر به دلیل افزایش سطح انتقال حرارت می باشد. اتصال مکانیکی لوله ها با بافلهای آلومینیومی توسط ماشین اکسپندر صورت می گیرد.

جهت مشاوره و خرید اواپراتور پوسته و لوله با تهویه فاتحی در تماس باشید

این عمل به گونه ای است که بافل و لوله به صورت یکپارچه در می آید تا بازده در انتقال حرارت افزایش یابد.

مصارف مبدل حرارتی پوسته و لوله

یکی از انواع اواپراتور چیلر است که کاربرد وسیعی در صنایع شیمیایی دارد. مبدل حرارتی پوسته و لوله از کاربردی ترین روش های گرم و سرد کردن غیر مستقیم سیالات است. این مبدل از مخزن استوانه ای شکل بزرگ در فشار بالا و تعدادی لوله در داخل آن تشکیل شده است. مایع در داخل لوله ها و درون پوسته جریان دارد و چون تعداد این لوله ها زیاد است و سطح تماس بالایی ایجاد میکنند، حرارت بخار به مایع داخل لوله منتقل شده و مایع را به جوش می آورد.

انواع اواپراتور حرارتی پوسته و لوله

اواپراتور چیلر تراکمی به سه دسته تقسییم می شوند:

مبدل های با تیوب شیت ثابت (Fixed Tube Sheet Exchanger)

مبدل های لوله های U شکل (U – Tube Exchanger)

مبدل های یک سر شناور (Floating Head Heat Exchanger)
