وزن زد 18 3 میل چقدر است؟

وزن زد 18 3 میل چقدر است؟

همان طور که می دانید پروفیل Z یا زد پرلین یکی از محبوب ترین مقاطع ساختمانی شناخته می شود و دارای انواع مختلفی از نظر سایز می باشد. حال از جمله رایج ترین پروفیل های Z می توان به Z18 با ضخامت ۳ میلی متر اشاره کرد که کاربردهای به سزایی را در صنایع مختلف به خود اختصاص می دهد. در واقع این مقاطع دارای ۳ ضلع اصلی بوده که ضلع میانی جان نامیده شده و به دو ضلع دیگر نیز بال می گویند. زمانی که اندازه ضلع جان یعنی میانی، ۱۸ سانتی متر باشد، Z18 به آن گفته می شود.

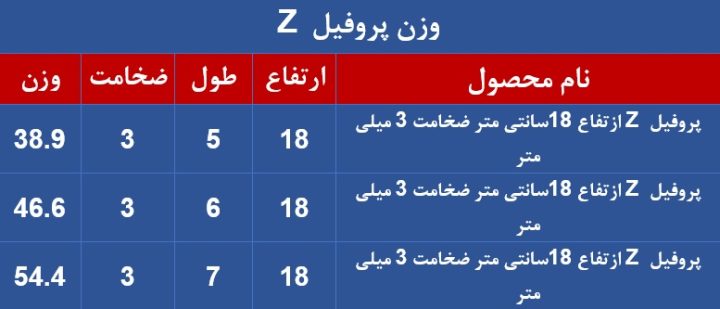

از طرفی دیگر وزن مقاطع فولادی بر قیمت نهایی آن ها و در نتیجه هزینه مورد نیاز برای پروژه بسیار مؤثر می باشد؛ از این رو بهتر است بدانید پروفیل های زد ۱۸ با ضخامت ۳ میلی متر، در طول ۵ متر حدود ۹/۳۸ کیلوگرم وزن دارند. هر چه طول پروفیل های Z18 ضخامت ۳ میلی متر افزایش یابد، وزن آن ها نیز بیشتر می شود؛ به طوری که این مقاطع در حدود ۶ متر، ۶/۴۶ کیلوگرم و در طول ۷ متر ۴/۵۴ کیلوگرم وزن به خود اختصاص می دهند. جدول ابعادی این مقاطع در زیر آورده شده است:

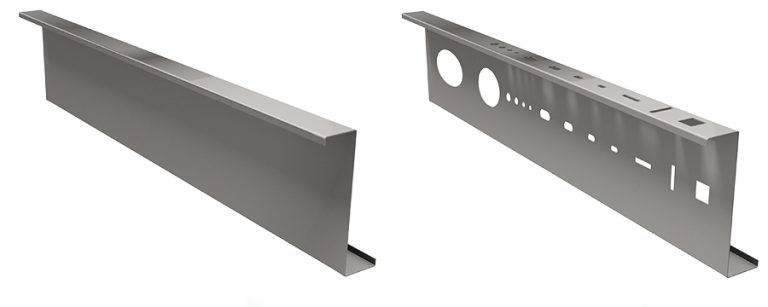

نحوه ساخت پروفیل زد

تولید و ساخت پروفیل Z از طریق فرم دادن ورق های گرم و سرد صورت می گیرد. در واقع این مقاطع می توانند از طریق ورق های سیاه، روغنی، گالوانیزه و استیل به دست آیند. از این رو مراحل تولید پروفیل زد پرلین به شرح زیر است:

  • ابتدا ورق های سیاه یا گالوانیزه تحت ضخامت ها و استانداردهای خاص تولید می شوند.
  • در مرحله بعدی کویل ها توسط جرثقیل سقفی در دستگاه کلاف باز کن قرار گرفته تا پس از باز شدن تسمه ها این دستگاه سبب باز شدن رول ها و ورود ورق به خط دستگاه می گردد.
  • سپس بسته به سایز و سایر مشخصات فنی پروفیل برای برشکاری ورق ها، آن ها در اندازه های مشخص کالیبره شده که به این برش ها، کت نیز گفته می شود.
  • نوارهای بریده شده در دستگاه، ابعاد مشخصی داشته و باید با استفاده از دستگاه کلاف باز کن مجدداً به صورت رول در آیند.
  • سپس رول ها در ابتدا خط پرس قرار گرفته و به صورت Z شکل فرم داده می شوند.
  • در نهایت به سبب عرض ورق های سیاه یا گالوانیزه که معمولاً ۱۲۵۰ میلی متر می باشد، مقداری از لبه های دو طرف رول بریده شده تا در صورت قابل استفاده بودن، به صورت ضایعات آهن به فروش برسد.
  • همچنین در مراحل پایانی زد پرلین ها در شاخه های ۶ متری برش کاری شده تا پس از بسته بندی به انبار کارخانه انتقال داده شوند.

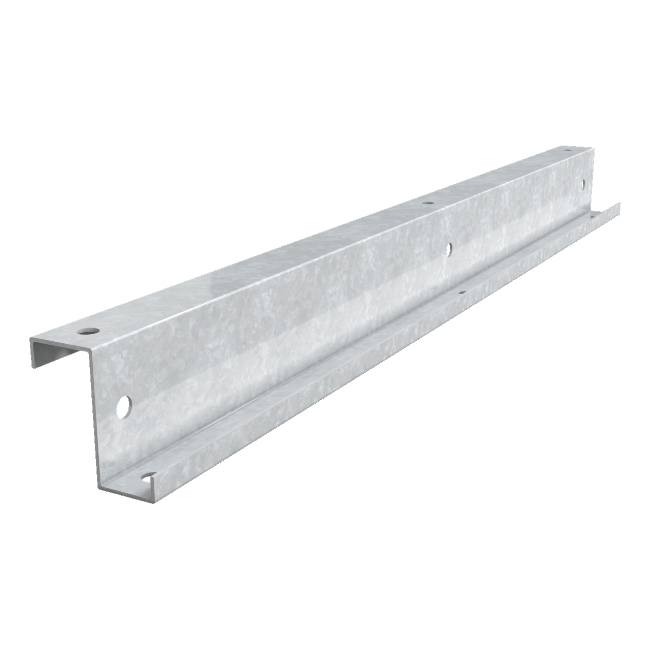

کاربرد پروفیل زد

به صورت کلی مقاطع فولادی در صنعت ساختمان سازی بسیار رواج یافته اند و علاوه بر کاهش وزن سازه ها، به افزایش مقاومت آن ها نیز کمک می کنند. پروفیل Z نیز یکی از این مقاطع به شمار می آید که با داشتن سایز های مختلف، سبب استحکام قسمت های مختلف سازه می شود. در واقع سازه ها از قرارگیری پروفیل ها در کنار یک دیگر ساخته شده و کیفیت بالای این مقاطع منجر به یکپارچگی این فلزات خواهد شد. قیمت پروفیل Z نیز به عنوان عضو اصلی سازه های امروزی برای پیمانکاران و مهندسان بسیار حائز اهمیت می باشد؛ از این رو بهتر است بدانید این محصول در قسمت های زیر مورد استفاده قرار می گیرد:

  • زیر ساخت سازه انواع سقف شیب دار به خصوص در مناطق معتدل و مرطوب که در معرض بارش های باران و برف هستند، پروفیل Z یا نیم رخ Z به کار می رود.
  • مصارف صنعتی نظیر مقرهای سوخت رسانی، سازه پل ها، قطعات دستگاه های صنعتی، برج ها و …
  • اسکلت های فلزی
  • سقف سوله ها
  • سالن های ورزشی و مکان های تفریحی فرهنگی گسترده
  • کشتی سازی
  • تجهیزات تعمیرات دریایی

لازم به ذکر است پروفیل زد یا زد پرلین در طرح های مهندسی Z به همراه یک عدد نمایش داده می شود که این عدد نشان دهنده ارتفاع پروفیل می باشد. این محصول با داشتن ویژگی های منحصر به فردی نظیر برخورداری از استحکام و در عین حال وزن سبک، سبب حذف اجزای اضافی سازه های مسکونی و غیر مسکونی شده و از طرفی دیگر به افزایش استحکام آن در برابر بارهای وارده و رخدادهای طبیعی و غیر طبیعی کمک می کند.

انواع پروفیل زد

همان طور که گفته شد، پروفیل های Z از نظر سایز دارای انواع مختلفی هستند که به صورت کلی در ۴ دسته اصلی با سایز های ۱۶، ۱۸، ۲۰ و ۲۲ قرار می گیرند. منظور از این سایز، اندازه جان پروفیل می باشد که در ابتدا مطلب به وزن رایج ترین آن اشاره کردیم. در ادامه به شرح اختصاری هر کدام از سایزهای زد پرلین پرداخته ایم:

  • پروفیل Z 16: پروفیل زد با سایز ۱۶ یکی از رایج ترین انواع این محصول در سازه های بتنی و مسکونی سبک به شمار می رود. این محصول در سه ضخامت اصلی ۲، ۵/۲ و ۳ میلی متری تولید شده که تنها در وزن با یک دیگر تفاوت دارند. به صورت کلی وزن Z16 در بازه ۹/۴ تا ۲/۷ کیلوگرم قرار دارد.
  • پروفیل Z 18: در ابتدا مطلب به رایج ترین نوع پروفیل زد که با سایز ۱۸ سانتی متر در قسمت جان تولید می شود، اشاره کردیم. این محصول نیز بیشترین کاربرد را در سازه های بتنی و فلزی مسکونی و تجاری به خود اختصاص می دهند و وزن بیشتری نسبت به پروفیل Z16 دارد.
  • پروفیل Z 20: افزایش استحکام پروفیل Z را می توان در استفاده از Z20 در مصارف صنعتی و نسبتاً عظیم مشاهده کرد. پروفیل زد با سایز جان ۲۰ سانتی متر در محدوده وزنی ۵/۵ تا ۵/۹ کیلوگرم قرار داشته و در ۴ ضخامت اصلی ۲، ۵/۲، ۳ و ۵/۳ میلی متر تولید می شود.
  • پروفیل Z 22: و در آخر به صنعتی ترین نوع پروفیل زد پرلین اشاره می کنیم که Z22 نامیده شده و مانند نوع قبلی در ۴ ضخامت اصلی ۲ تا ۵/۳ میلی متر موجود می باشد. این محصول وزن زیادی را به خود اختصاص می دهد، اما از سوی دیگر از مقاومت بسیار زیادی نیز برخوردار می باشد. وزن آن نیز بسته به ضخامت بین ۸/۵ تا ۱۰ کیلوگرم قرار دارد.

مزایای استفاده از پروفیل زد

جالب است بدانید پروفیل Z جدا از وزن سبک و استحکام، مزیت های مهم دیگری را نیز به خود اختصاص می دهد که از جمله آن ها می توان به موارد زیر اشاره کرد:

  • قیمت مقرون به صرفه یکی از مهم ترین مزیت های پروفیل Z می باشد. به طور کلی هر چه مقاطع فولادی وزن سبک تری داشته باشد، در نهایت نرخ پایین تری را به خود اختصاص می دهند.
  • مقاومت در برابر خوردگی و زنگ زدگی، اکسیداسیون و رطوبت نیز از دیگر مزیت های پروفیل Z از جنس گالوانیزه به شمار می آید.
  • در صورتی که زد پرلین از ورق سیاه نیز ساخته شود، دارای مقاومت بسیاری در برابر فشار و ضربه می باشد.
  • به کارگیری زد پرلین ها در تمامی سازه ها سبب افزایش طول عمر این مقاطع خواهد شد.
  • قابلیت بازیافت و بازیابی نیز از دیگر مواردی است که سبب محبوبیت پروفیل های Z شده است.
  • وزن سبک زد پرلین منجر به کاهش هزینه های حمل و نقل و البته جا به جایی راحت آن می شود.
  • مونتاژ زد پرلین ها بدون نیاز به تجهیزات و ابزار آلات تخصصی امکان پذیر می باشد.
  • تولید این محصول در ابعاد متنوع و سایز های مختلف سبب استفاده از آن ها در سازه های مختلف شده است.
  • نصب و تعمیر آسان به وسیله پیچ و مهره های معمولی در سازه سبب شده تا متخصصان راحتی بیشتری را در زمان کار با پروفیل Z تجربه کنند.

سایت https://www.hekimprofile.com/z-profile درباره پروفیل z می نوبسد:

Z profiles provide price and material advantage upto 40% compared to constructions produced in heavy steel materials due to their very high load-bearing capacities. It also makes construction of steel buildings more reliable, fast and affordable by virtue of providing convenience in production, procurement, shipment and assembly.

ترجمه:

پروفیل های Z به دلیل ظرفیت باربری بسیار بالا، مزیت قیمت و مصالح را تا ۴۰ درصد در مقایسه با سازه های تولید شده در مصالح فولادی سنگین فراهم می کنند. همچنین ساخت ساختمان های فولادی را به دلیل سهولت در تولید، تهیه، حمل و نقل و مونتاژ، قابل اطمینان تر، سریع تر و مقرون به صرفه تر می کند.
