تجهیزات فیلتر شنی

فیلتر شنی پرکاربردترین دستگاه در صنعت تصفیه آب می‌باشد، شناخت تجهیزات فیلتر شنی سبب بهبود کارایی آن میگردد زیرا تجهیزات تشکیل دهنده هرکدام وظیفه‌ای دارند. صافی شنی جهت پاکسازی آب استخرهای شنا، پساب کارخانجات، گارگاه‌ها، فاضلاب، حوضچه پرورش ماهی و … استفاده می‌شود. قطعات فیلتر شنی مشمول اجزایی شده که به عمل تصفیه صافی‌های شنی کمک می‌کند. تجهیزات فیلترشنی شامل اجزای اصلی و یدکی میباشد، قطعات یدکی فیلترهای شنی بسته بشکل یا مدل دستگاه از یکدیگر اندکی متمایز هستند. هر قطعه نصب شده داخل سیستم عهده‌دار وظیفه خاصی بوده تا مکانیزم بهسازی سیال به بهترین نحو انجام گردد. در ادامه با متریال، نوع عملکرد قطعات فیلتر شنی آشنا خواهید شد.

شناخت تجهیزات فیلتر شنی

تجهیزات فیلتر شنیکه معمولا بطور ثابت برای همه نوع تجهیزات تصفیه آب نصب میشود تا بتواند ذرات معلق، رنگ،بوی موجود درون سیال را حذف نماید شامل اجزای اصلی و فرعی ذیل است :

گیج فشار، فلومتر، لوله آب ورودی

شیر کنترل جریان، تزریق هیپوکلریت، تزریق پلی آلومینیوم کلراید

لوله و شیر آب تصفیه شده

شیر فیلتر و بکواش

نازل یا افشانک فیلتر شنی

شیر آب خروجی

لوله سیال ورودی

ورقه زیر صافی شنی

مخزن اصلی

سیلیس

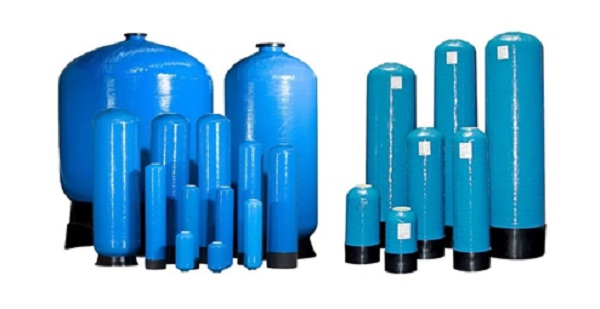

مخزن اصلی صافی شنی

مخزن جزء تجهیزات کاربردی و مهمترین اجزای تشکیل دهنده فیلتر شنی محسوب می‌گردد. منظور از مخزن اصلی منبعی بوده که سیلیس را بصورت لایه بندی درون خود قرار می‌دهد. اینگونه مخازن با دو متریال فلزی یا فایبرگلاس (FRP) تولید می‌شوند. نوع فلزی معمولا جنس استیل، آهن سیاه دارای پوشش رنگ می‌باشد. بسترهای فیلتراسیون داخل مخزن اصلی جایگذاری میشود. مخزن‌های فایبرگلاس شامل مخازن تک لایه و مدل سه لایه هستند. منبع سه لایه تنها آب آشامیدنی را پاکسازی می‌کند. زیرا این مدل اجازه عبور به نور را تحت هیچ عنوان نخواهد داد. لایه میانی آن دراصل ضد نور و فاقد شفافیت است بدین جهت کاملا مناسب تصفیه آبهای آشامیدنی میباشد. مخازن تک لایه جهت بهسازی آب غیر شرب، مایع، روغن و … طراحی میگردند.

نقش سیلیس در مجموعه تجهیزات فیلتر شنی

سیلیس‌ها جزء اجزای فیلتر شنی بوده که نقش بسیار مهمی را جهت مکانیزم بی نقض تصفیه آب ایفا می‌کنند. درون مخازن فیلترهای شنی با سه شکل سیلیس طی اندازه‌های متفاوت پر می شود. یعنی سیلیس‌ها در 3 لایه بروی یکدیگر جای می‌گیرند تا کاربرد داشته باشند. ترتیب قرارگیری ماسه‌ها داخل منبع صافی شنی از ریز به درشت می باشد. چراکه لایه اول و دوم عهده‌دار اصلی پاکسازی سیال می‌باشند. پس آرایش لایه‌ها برای قرارگیری سیلیس اینگونه بوده که ردیف اول 0.3 الی 1 میلیمتر، دوم 1 تا 3 میلی‌متر، سوم بین 3 الی 8 میلی متر است.

شرکت سازنده فیلتر شنی CTRسازنده استاندارد تجهیزات فیلترهای شنی به شمار می‌آید، طراحی صحیح طبق اصول علمی موجب شده با حداقل میزان افت فشار صافی شنی مایع را پاکسازی نماید.

شرایط نصب تجهیزات فیلترهای شنی

تمامی تجهیزات فیلتر شنی حتما باید در شرایط تراز نصب گردند

لوله‌ها، شیر آلات بیشتر از حد استاندارد سفت نشود

انشعابات آب ورودی و خروجی صافی شنی کاملا بادقت جای گذاری گردد

بعد نصب فیلتر شنی، با کمک شیر هواگیری موجود در بالای مخزن هوای داخل کاملا خالی شود

حتما مونتاژ قطعات توسط نیروی کار بلد ماهر صورت بگیرد

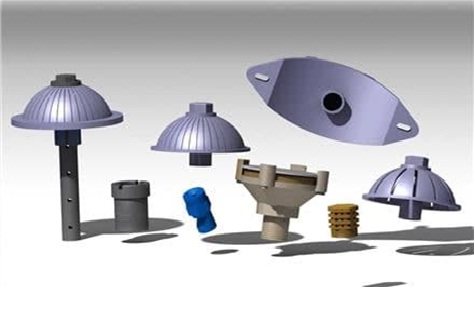

تجهیزات آبرسانی نازل یا افشانک

فیلتر شنی - تجهیزات فیلتر شنی چیست؟

نازل نیز دیگر اجزای قطعات فیلتر شنی می‌باشد، افشانک درون صافی شنی وظیفه کنترل نمودن آب همچنین جهت بخشیدن به آنرا بر عهده دارد. تا سیال بتواند راحت از حفره‌ها ورود یا خروج کند و طی کننده مسیر مشخصی باشد. نازلها دارای دو جنس برنجی، پلاستیکی هستند. افشانکها از صافی، سوراخ کنترل آب، دنباله نازل تشکیل شده‌اند. هرشکل جسم جامد همانند ذرات شن، ماسه، سیلیس در صافی گرفته شده تا بدنبال آن راه انتقال سیال بسته نگردد. سوراخ نازل نیز عهده‌دار توزیع مایع است و دنباله نازل هوا را به داخل منتقل می‌کند سپس آب و هوا بطور یکسان باهم مخلوط می‌شوند.
